1.UOE kialakítása - A „klasszikus megoldás” nagy-átmérőjű acélcsővezetékekhez
Az UOE(U-ing → O-ing → Expanding) jelenleg az egyik legszélesebb körben alkalmazott alakítási eljárás nagy-átmérőjű és vastag-falú hegesztett csövek esetében. Legnagyobb tulajdonsága a nagy öntési pontosság és a jó gömbölyűség, és különösen alkalmas nagy nyomású és nagy szilárdságú környezetben.
Folyamatfolyamat:
U-alakú sajtolás → O-alakú tekercselés → belső és külső hegesztés → expandáló kezelés → méretezés → ellenőrzés.
Előnyök:
- A csőtest nagy szilárdsággal és jó méretpontossággal rendelkezik.
- A maradék feszültség kicsi, ami előnyös a nagynyomású szállításnál.
- Széles körben használják nagy távolságú{0}}olaj- és gázvezetékekben (API 5L)
Alkalmazási kör:
A nagy-átmérőjű, vastag-falú, egyenes-varratú csövek kiváló-minőségű csővezetékacélokhoz, mint például az X60, X70 és X80 alkalmasak.
2.JCOE{1}}nagyon rugalmas, egyenes hegesztett csőeljárás kialakítása
A JCOE az UOE alapján kifejlesztett, lépésről{0}}-lépcsős préselési módszer, amely rugalmasabb a "J → C → O" többszörös fröccsöntésével.
A folyamat jellemzői:
- Az acéllemezt J-alakba, C-alakba hajlítják, majd O-alakba hengerelték.
- Alkalmas kis tételű, többféle specifikációjú és speciális vastagságú megrendelésekhez.
- Expanding (E) eljárás javítja a kerekséget és a méretstabilitást.
Előnyök:
- Nagy rugalmasság, alkalmas különböző falvastagságokhoz és közepes és nagy kaliberekhez.
- Erősebben alkalmazkodik az acéllemez alapanyagokhoz.
- Hegesztési stabilitás, gyakran használják szerkezeti csövekben, nyomóvezetékekben, városi vízprojektekben.
Alkalmazandó szabványok:
GB/T 9711, API 5L, EN 10219 stb.
3. Hosszirányú hegesztett cső (ERW/LSAW)-a leggyakrabban használt és széles körben használt.
Az egyenes hegesztett csövek két kategóriába sorolhatók:
(1) ERW nagyfrekvenciás hegesztett cső (26 hüvelyk vagy annál kisebb)
Magas termelési hatékonyságával és alacsony költségével ez a leggyakoribb kipufogócső típus az építőiparban, a gépekben és az autókban.
Előnyök:
- A hegesztési varrat gyorsan kialakul és egyenletesen hegeszt.
- Jó megjelenés és nagy pontosság.
- Alkalmas vékony{0}}falú és közepesen{1}}vastagságú acélcsövekhez
Alkalmazás:
- Épületszerkezet
- Alacsony-nyomású folyadékszállítás (például vízellátás és elvezetés)
- Acélszerkezet tartó, állványzat
(2) LSAW hosszirányú merülő ívhegesztett cső (nagy átmérőjű)
Közelebb az UOE/JCOE-hez, főleg nyomás alatti szállításra használják.
Előnyök:
- Erős hegesztési teljesítmény és stabil minőség.
- Nagy kaliber és széles falvastagság tartomány
- Gyakran használják olaj- és gázszállításban, tengeri építményekben és hidakban.

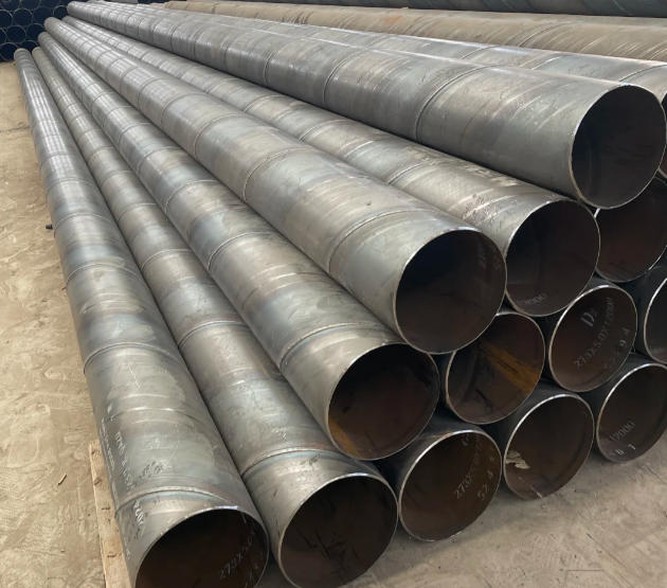

4.spirálhegesztett cső (SSAW)-a legköltséghatékonyabb-nagy átmérőjű cső.
A spirálcsövek tekercselési módja az acélszalag meghatározott szögben spirál alakú feltekerése és hegesztése, amely alkalmas nagy-méretű acélcsövek folyamatos gyártására.
Előnyök:
- Nagy{0}}átmérőjű és szuper{1}}hosszú acélcsöveket tud készíteni.
- Alacsony költség és magas anyagfelhasználási arány.
- Gyors gyártási sebesség.
Elégtelen:
- A hosszabb hegesztés kis mértékben befolyásolja a teherbírást.
- Ritkán használják nagy{0}}nyomású és nagy{1}}erősségű jelenetekben.
Tipikus alkalmazás:
- Települési vízellátás és vízelvezetés gépészet.
- Cső cölöpalapozáshoz.
- Alacsony nyomású szállítórendszer.
